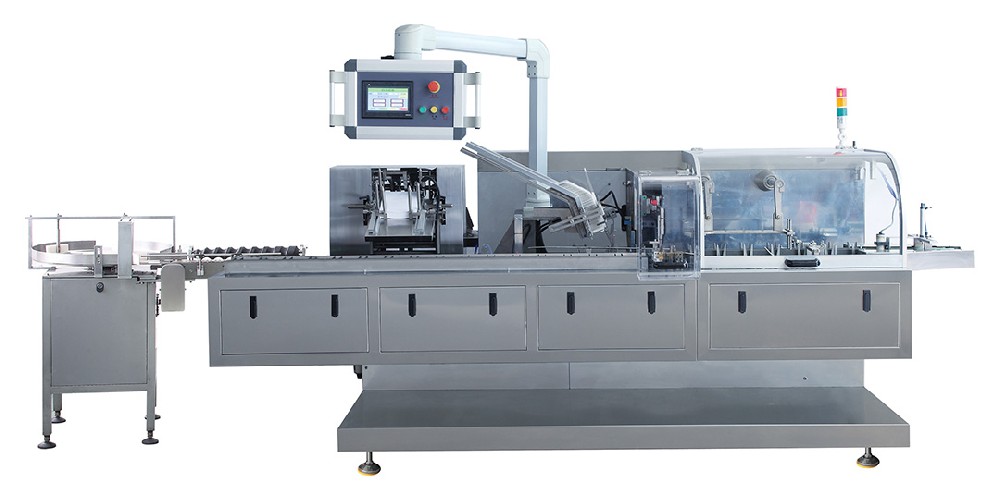

BZX-120P型全自动瓶装盒生产线是集光、电、气、机一体化的高科技产品。适用于药瓶（圆形、方形）化妆品、食品、保健品及类似瓶装物品自动包装盒。其工作过程为药瓶或物品的传送；药品说明书的传送（可进行1-4折的自动折置叠）；纸盒自动撑开与传送，将药瓶连带折好的说明书同时装入纸盒内；并完成自动打批号、两端纸舌封口等繁杂的封装过程。该机外形全部采用优质不锈钢罩壳，工作面由有机玻璃门窗进行封闭，严格按医药行业“GMP”标准要求行行创新设计。传动部分设计了过载保护功能，并设置了急停装置，操纵系统采用人机界面视屏，保障了操作者的人身安全。
性能特点
1．结构紧凑合理，性能稳定先进，操作简便易懂；
2．主机采用变频调速（其包装次数可从30盒-100盒/分，根据包装物品及包装盒的难易程度设定相应的次数）；
3．PLC自动控制系统；
4．采用国际知名电器元件及气动元件；
5．人机界面操作系统，自动显示装盒速度及计数；
6．高强度光电监控各部位动作，运行中出现异常，能自动显示能便及时排除故障；
7．手动和自动转换功能；
8．设有自动检测系统，并对不合格产品报警、剔除、定位停机；机械过载自动停机 。
主要技术参数
| 项目/型号 | WZH-120 | |
| 包装速度 | 50-100盒/分钟 | |
| 纸盒尺寸范围 | L（50-180）mm×W（20-80）mm×H（15-70）mm | |
| 纸盒纸质要求 | 250-450g/m3 | |
| 说明书 | 质量要求 | 60－70g/m2 |
| 未折叠尺寸范围 | （80－250）X（90－170）mm | |
| 折叠范围 | （1－4）折 | |
| 电机功率 | 1.5KW | |
| 电源类型 | 三相四线380V 50Hz | |
| 机器噪音 | ≤80dB | |
| 气 源 | 0.5-0.8 Mpa | |
| 耗 气 量 | 120-160L/min | |
| 外形尺寸 | 主机6050×1260×1750 mm（具体尺寸根据客户车间空间布置） | |
| 整机重量 | 1200Kg | |
配置清单
序号 | 名称 | 型号及规格 | 制造厂家 | 数量 |
| 1. | PLC | CPIE-N30DT-D | 日本欧姆龙 | 1 |
| 2. | PLC扩展模块 | CPIE-C1F11 | 1 | |
| 3. | 触摸屏 | NB7W-TWOOB | 1 | |
| 4. | 变频器 | 3G3JZ-A4015 | 1 | |
| 5. | 光眼 | E3Z-D61 | 1 | |
| 6. | 电机 | CH-1500-10S 1.5KW | 台湾成邦 | 1 |
| 7. | 分度箱 | 0S83-4L-180 | 浙江众力 | 1 |
| 8. | 按钮 | XB2 | 法国施耐德 | 3 |
| 9. | 急停 | ZB2 BC4D | 1 | |
| 10. | 继电器 | MY2 NJ24V | 日本欧姆龙 | 8套 |
| 11. | 电磁阀 | 4V210-08 | STNC | 2 |
| 12. | 调压阀 | BFR-2000 | 1 | |
| 13. | 接近开光 | TL-Q5MC1 | 日本欧姆龙 | 2 |
| 14. | 吸盘 | VF-30 | 韩国 | 2 |
| 15. | 真空发声器 | ABM20-C | AIRBEST | 1 |
| 16. | 交流接触器 | LC1E3210M5N | 施耐德 | 1 |
| 17. | 开关电源 | NES-50-24 | 台湾明纬 | 1 |
| 18. | 空气开关 | 3P32A 1P6A | 韩国LG | 各1 |
| 19. | 编码器 | B-ZSP3806E2C | 上海 | 1 |
| 20. | 罩壳 | 不锈钢 | 上海 | 1套 |
生产线摆放方案

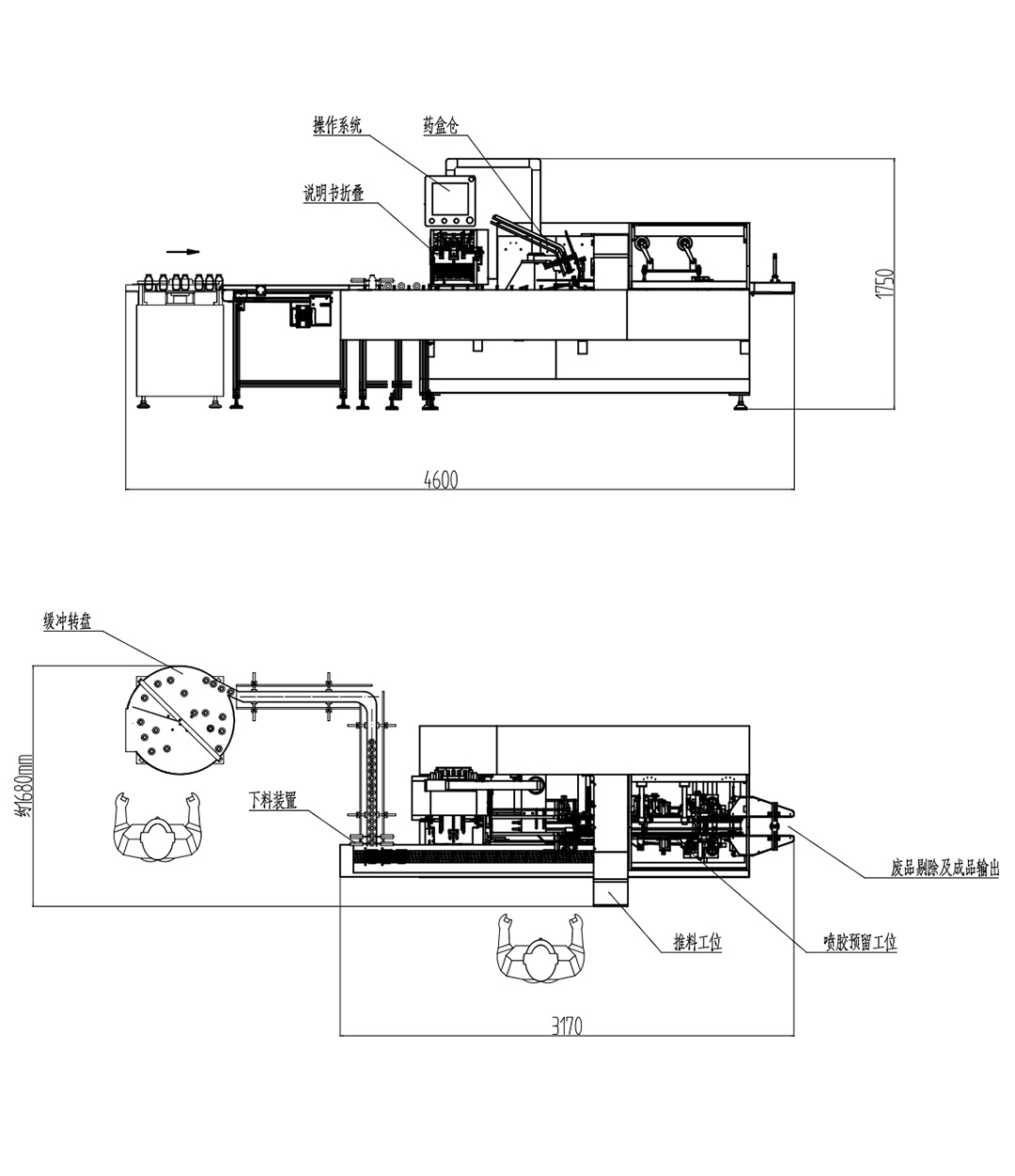

“一”字摆放

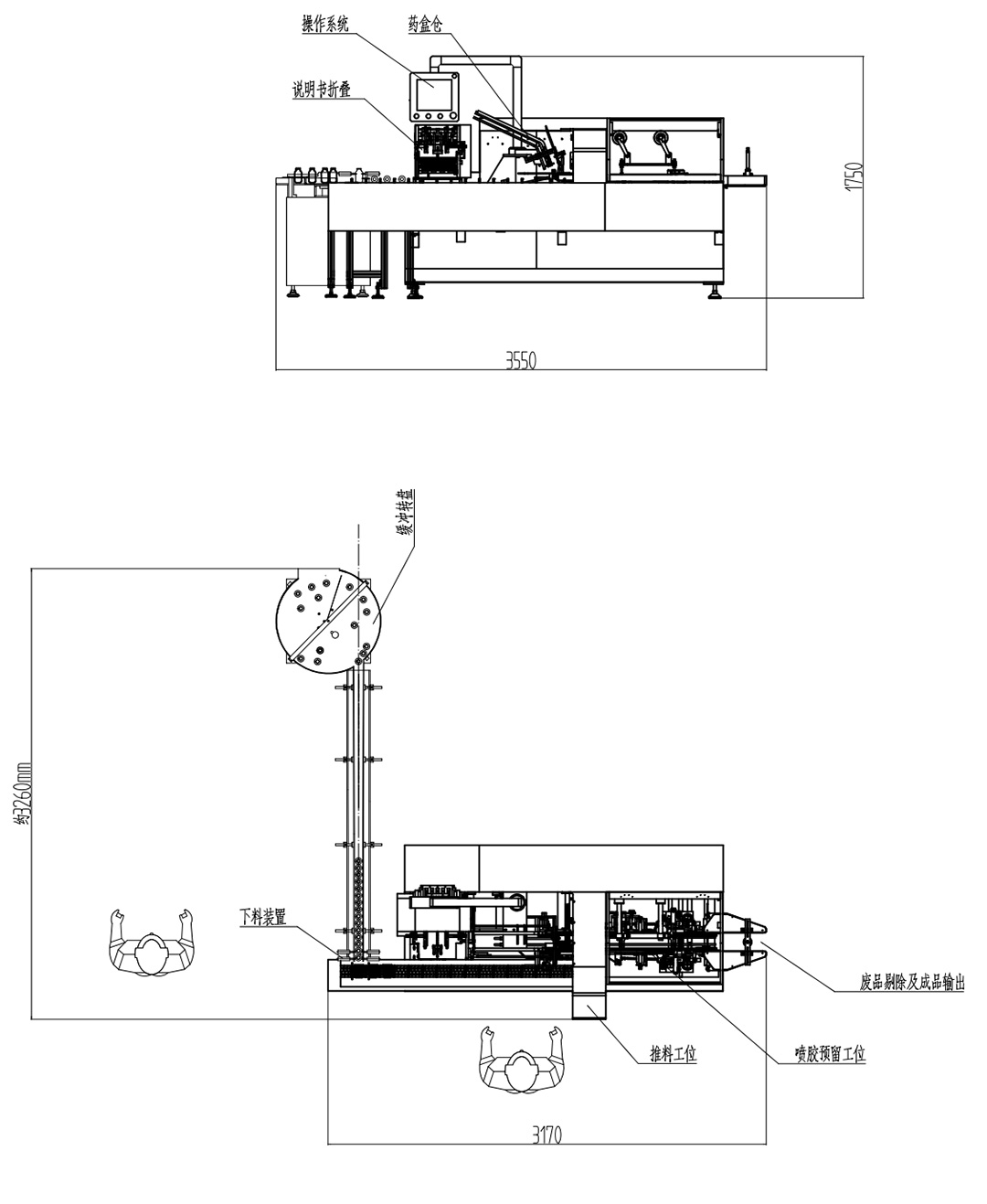

“7”字型摆放
